一、概述
该产品为电子锁控制器，主要功能有电子锁开锁控制，带锁状态反馈检测，带开锁照明灯控制器以及红外检测输入功能，可应用于智能快递柜、格子售货柜、口红柜、储物柜等智能设备。
二、技术规格
通讯接口及协议：
485 通讯，可支持级联方式，
TTL 电平通讯方式
接口及参数：
16 路 12V 锁控制输出接口，带锁反馈检测；
16 路 12V 灯控制输出；
16 路传感器模块接入端口，可提供 5V 或 12V 供电；
4. 电源、电压
控制器电源输入为 DC 12V/3A；
5、外型尺寸规格：110.6mm*73.2mm
6、控制器工作条件：
工作温度：-10℃～+70℃
存储温度：-20℃～+85℃
湿度：5%～90%，无结露；

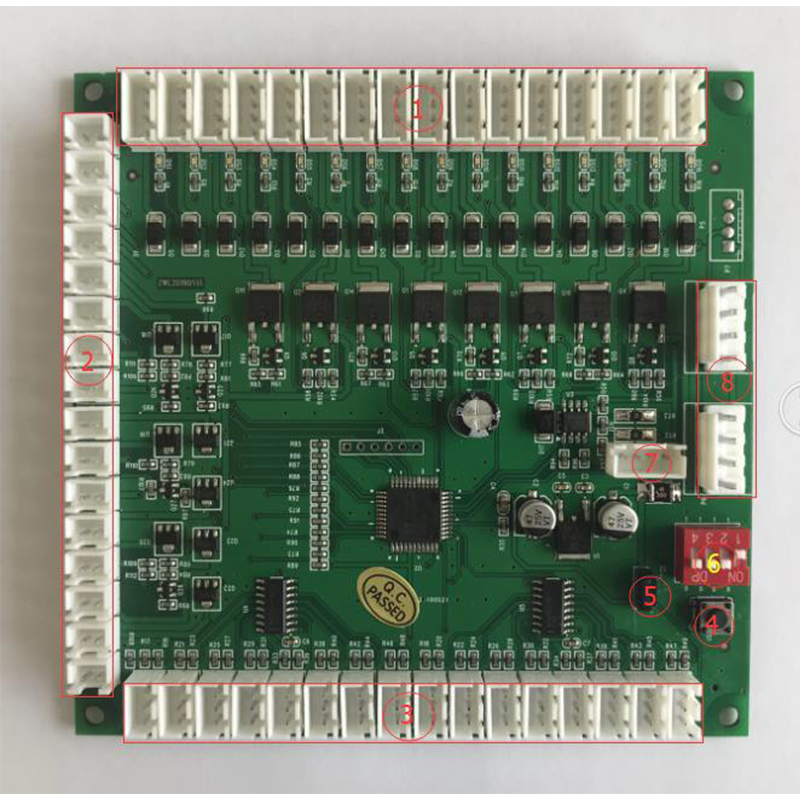

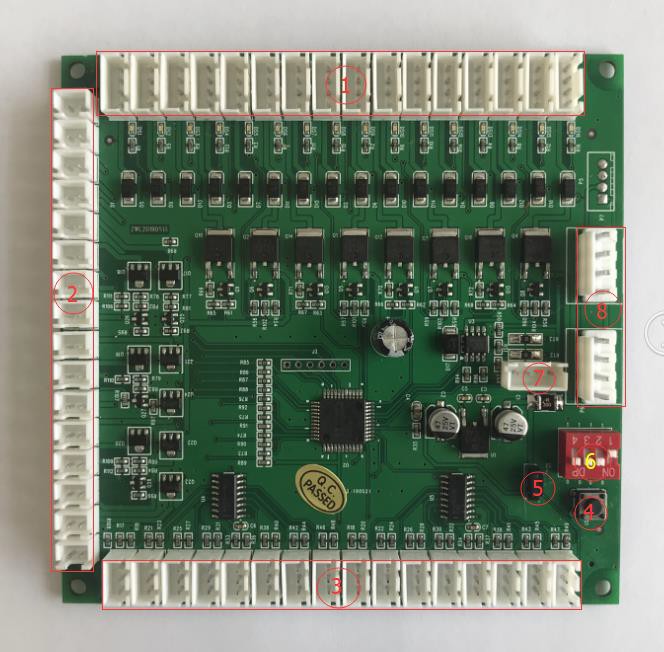

三、控制器接口图示
接口说明：
① 16 路锁控接口及锁反馈接口
② 16 路 12V 指示灯接口
③ 16 路传感器输入接口
④ 一键开锁按键
⑤ 输入端口供电选择（可选择 5V 或 12V）
⑥ 控制板地址码拨码开关
⑦ TTL 电平通讯接口

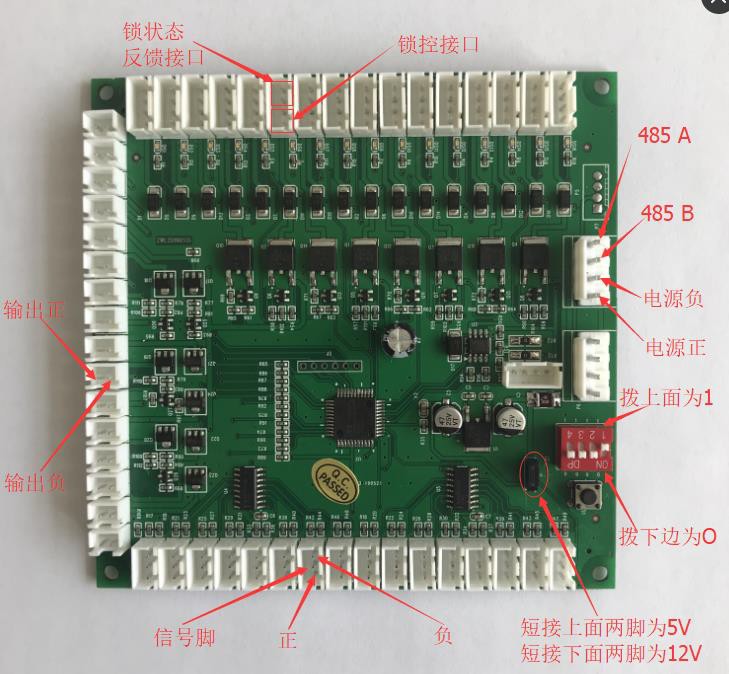

四、接口脚位定义

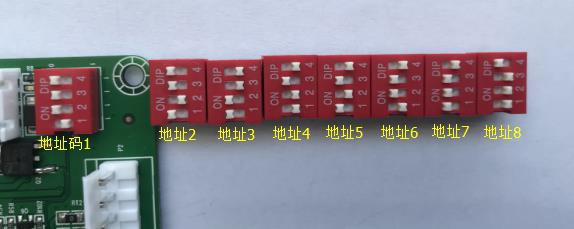

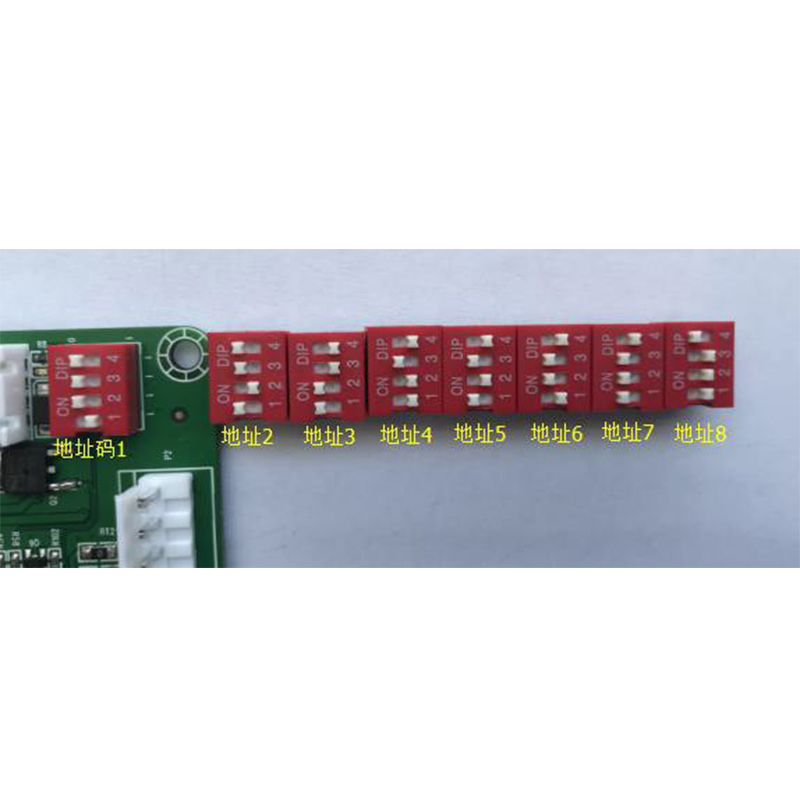

五、控制器地址码设置示例说明
